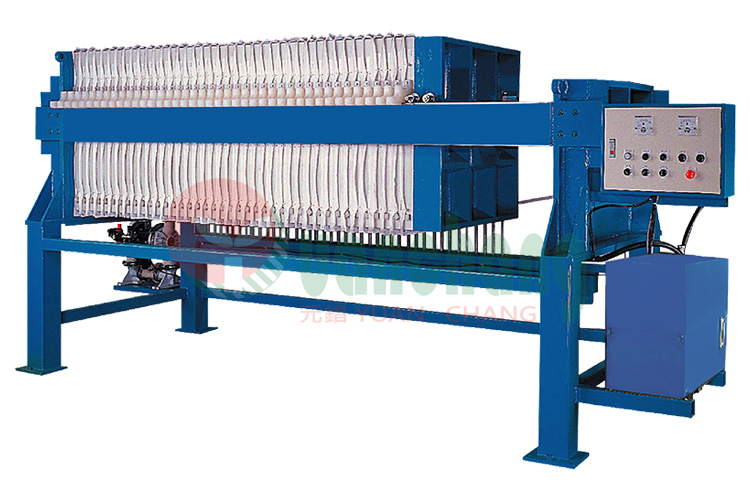

TC2 一次全段自動型系列
TC2自動型系列-自動式油壓/鏈條式二次分段快速自動開板
產品特色

性能規格及尺寸表
自動式油壓/鏈條式一次全段快速自動開板
ST:自動式油壓/鏈條式二次分段快速自動開板
機型 濾板尺寸及數量
(mm/片)
總過濾面積 (M2) 總處理容量
(濾餅容積)
(公升/批次)
外觀參考尺寸 (以漏斗集中型式計)
(不含架高底座)
L x W x H (mm)
參考重量
(kgs)
TC2-30-15 300 x 15 1.8 15 3110 x 760 x 1370 560
TC2-47-10 470 x 10 3.2 36 2380 x 890 x 1580 780
-15 x 15 4.9 56 3180 x 890 x 1580 870
-20 x 20 6.7 76 4030 x 890 x 1580 980
TC2-63-10 630 x 10 6.0 71 2370 x 1190 x 1750 1380
-15 x 15 9.4 111 3170 x 1190 x 1750 1500
-20 x 20 12.7 150 4020 x 1190 x 1750 1680
TC2-80-15 800 x 15 15.0 210 3630 x 1460 x 2130 2960
-20 x 20 20.3 285 4580 x 1460 x 2130 3300
TC2-100-15 1000 x 15 23.7 339 3840 x 1740 x 2260 4050
-20 x 20 32.1 460 4790 x 1740 x 2260 4550
TC2-120-15 1200 x 15 33.9 545 4840 x 2060 x 2600 6000
-20ST x 20 46.0 739 4850 x 2060 x 2600 6150
TC2-150-15 1500 x 15 54.9 899 4880 x 2430 x 3220 11000
-20ST x 20 74.5 1220 4850 x 2430 x 3220 11200
TC2-200-15ST 2000 x 15 91.0 1820 5500 x 3130 x 3760 23500
-20ST x 20 123.5 2470 6700 x 3130 x 3760 26000
備註說明:
  • 本機型可搭配漏斗集中/輸送帶/自動擋水盤…型式提供選擇使用。
  • 濾板材質為P.P工程塑膠。
  • 以下選配功能裝置:
    ①.管中逆洗濾布(在型號後加R)
    ②.晃動輔助落料(在型號後加V/本裝置需視泥餅剝落性而定,如有 掉落不完全時須人工予以協助清除/ST系列無此選配)
  • 本機型另有16 kg/cm²高壓力注入型(型號為HTC2-××)提供選擇使 用(選購配備),其相關數據請另洽詢。
  • 規格外接受訂製,本公司保留設計變更之權利。
  • 訂購前請索取實際安裝尺寸圖。
