熱泵真空式廢液蒸發濃縮減量處理機 CV系列(一般工廠小量型使用)
★專利證號:台灣M615358、台灣發明 I747670
CV系列結構分佈圖
標準規格(客製另洽)
規格尺寸 |
型號 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
CV-15SS | CV-30SS | CV-50SS | CV-75SS | CV-100SS | CV-125SS | CV-150SS | CV-200SS | CV-300SS | ||
CV-15 | CV-30 | CV-50 | CV-75 | CV-100 | CV-125 | CV-150 | CV-200 | CV-300 | ||
CV-15ST | CV-30ST | CV-50ST | CV-75ST | CV-100ST | CV-125ST | CV-150ST | CV-200ST | CV-300ST | ||
蒸發處理量 (kg/hr) | 10 ~ 25 | 15 ~ 45 | 30 ~ 70 | 60 ~ 90 | 80 ~ 120 | 105 ~ 145 | 130 ~ 170 | 175 ~ 230 | 260 ~ 350 | |
日蒸發處理量 (kg/24hr) | 360 | 720 | 1200 | 1800 | 2400 | 3000 | 3600 | 4800 | 7200 | |
蒸發耗電能 (KWH/kg) | 0.25~0.6 | |||||||||
型 號 材質說明 |
CV-xxSS | 主機骨架碳鋼材質、蒸發器SUS304材質、真空泵浦碳鋼、接液部件(蒸發桶、冷凝管)等SUS304材質、加熱器SUS304材質 | ||||||||
CV-xx | 主機骨架SUS304材質、蒸發器SUS304材質、真空泵浦、接液部件(蒸發桶、冷凝管)等SUS304材質、加熱器SUS316材質 | |||||||||
CV-xxST | 主機骨架SUS304材質、蒸發器SUS304材質、真空泵浦、接液部件(蒸發桶、冷凝管)等SUS316材質、加熱器SUS316L材質 | |||||||||
真空度 (mmHG) | ( - 710 ) ~ ( - 630 ) | |||||||||
蒸發溫度 (℃) | 42 ~ 60 |
備註說明:
|
工作原理及應用
* 熱泵蒸發技術結合了熱泵和減壓的應用,是一種應用廣泛的節能處理技術。 * 主機構成設備有冷媒壓縮機、熱交換器、真空泵等單元,濃縮桶內的濃縮廢液反復進行數次濃縮後,儲存到濃縮液桶。 * 減壓蒸發方式是將廢液自動吸引到濃縮桶內,通過加熱器減壓低溫沸騰使其汽化後,再通過冷卻裝置使其變成冷凝水。 * 利用熱泵工作原理加熱廢液,真空泵浦抽負壓降低沸點提升蒸發量,冰水系統冷凝蒸發蒸氣達到減量效果,再經膜過濾將冷凝水過濾再利用。 * 實現再生水回收再利用,不僅大大降低廢液排放的總量,還大幅減少排放處理的費用,同時冷凝過濾水再利用也節省用水資源。 |
蒸發步驟及本機特點說明
* 真空泵將廢液抽入蒸發槽。 * 利用真空泵吸取廢液入廢液加熱器。 * 水封式真空泵抽真空使濃縮桶的內壓減成負壓。 * 加熱濃縮桶達低溫沸騰溫度( 42℃~60℃) 。 * 水蒸氣在冷凝器中冷凝成水。 * 經多次蒸發達到設定濃度後,排入暫存槽。 * 採用高效渦旋冷媒壓縮機和強力水封真空泵,穩定排放無害水,有利於零污染。 * 荷重元PLC人機精密自動控制處理流程。 * 蒸發處理通過控制系統全自動重複進行。 * 設備清洗系統清除附著雜質。 * 低溫蒸發模式,設備佔地面積小最低運行成本,大幅降低COD值。 * 冷凝水可再經過膜過濾設備成回收利用水。 * 全自動穩定排放水質,有利『零排放』綠色環保。 |
應用行業
* 蒸餾設備的產業:蒸餾水廠、海水淡化廠、蒸餾酒廠、食品飲料廠、生技醫療廠。 * 蒸發減量的產業:高濃度硝酸鹽氮廢水、氯鹽廢水、無機鹽類廢水、含硼廢水。 * 廢液提濃的產業:石化業、電鍍業、電子業、半導體業、印刷電路板業、印染紡織業。 |
產品用途
* 金屬加工切削液、太古油、水溶性塗料、光油洗淨、潤版水、金屬脫脂廢水液濃縮減量。 * 電鍍與表面處理業、染整業、造紙業、石油與化工業減量。 * 一般廢水含鹽廢水、重金屬廢水等有害廢水的廢水減量。 * 氨氮廢水與硝氮廢水濃縮回收節能蒸餾應用。 * 產品濃縮提純如飲料、食品、製藥、糖液、牛奶、果汁、甲醇、乙醇。 * 海水淡化可以低耗能取得良好水質。 |

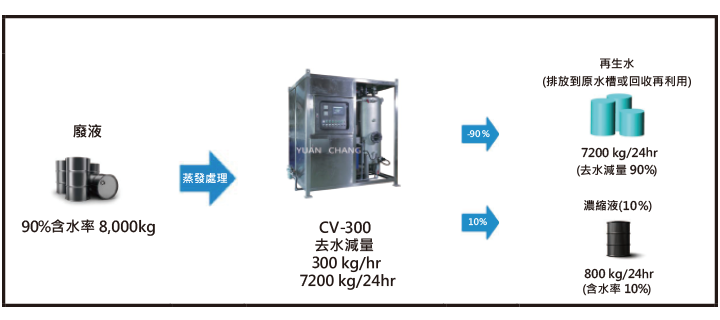

廢液濃縮減量能力
工業廢液濃縮減量之蒸發技術
切削加工時會生成一些雜質,可能是刀具磨損帶來的金屬離子,也可能是加工材料帶來的金屬碎屑、廢油、防銹 劑、粉塵、車床的潤滑油等。混著加工產生的高溫,切削液會隨著一些化學活性較高的金屬雜質而變質,最終會影響 到切削液的穩定可用性。蒸發濃縮技術是通過加熱蒸發變成蒸氣,再通過冷凝使蒸氣變成液態,來執行固液分離。當 任何廢液中含有大量的水份,如果將水分蒸發分離出來,則對後續的廢水處理負擔將減量許多,也可蒸發濃縮廢液用 來回收再利用。 |
工業廢液蒸發濃縮減量及回收再利用設備
蒸發技術關鍵是結合熱泵機組的具有數倍制熱能力,意即投入一份電力可獲得數倍的熱量,並利用真空泵抽負壓降 低蒸發溫度,使得此濃縮設備在低耗電下使水分蒸發冷凝成水達到減量目的。蒸發出來的水分可經處理後再回到製造設 備循環利用,達到廠區內零排放的目的。應用真空蒸發冷凝技術,來實現分離減量,減輕業者的廢棄物處理費用,達成 環保與經濟兼顧的條件。 蒸發設備具有低碳、節能、環保及經濟等特點,除使用於廢切削液減量外,也應用處理印染 廢水、電鍍廢水、鹽廢水、電廠廢水、化工廠廢水、煉鋼廢水、焦化廢水、中藥濃縮等工業領域。 |
低溫蒸發濃縮優勢
* 蒸發溫度低,不易產生水垢,處理水質良好。 * 系統全自動執行,無需人員操作。 * 蒸發前無需絮凝,蒸發後無需生化,廢水處理工藝簡單。 * 能源只需工業用電或蒸氣鍋爐等輔助系統。 * 低溫熱泵技術源於工業空調原理,技術成熟,維護費用低。 |
低溫蒸發濃縮特點
* 運作低溫真空蒸發全自動模式。 * 真空蒸發新技術實現低運行成本。 * 採用高效率渦卷式冷媒壓縮機。 * 利用安全強力水封式真空泵抽取蒸氣。 * 自動穩定排放水質,有利零排放綠色環保。 |
工廠可大幅度減少廢液排出量,並降低生產成本效益
以前,生產工廠所生產的廢液直接委託給廢液處理公司進行委外處理。 現今,如採用元錩製造之廢液蒸發減量設備可以大幅度減少廢液量,並可回收再利用濃縮精煉廢液,以達 到節省經營成本並有效降低委外處理費用的目的。 |
廢液或廢水蒸發濃縮減量處理後之效益表
機台於現場運行處理實況範例
電鍍藥液蒸發濃縮回收再利用運行分析表
蒸發設備性能比較表
MVR系統運行成本優勢分析比較表
